Heißluft stenter Maschine mit Gassystem Kammern 8 Abschnitte

Produkt-Beschreibung

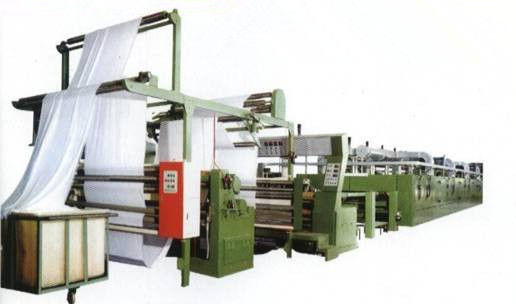

Heißluft stenter Maschine mit Gassystem Kammern 8 Abschnitte KZM-180-340







KZM-180-340 Art Heißluft stenter, das Maschine (Gas, einstellt System)

Kammern 8 Abschnitte





Prozess:

Offenes Breiteneintritt → festes Stoffrahmen → Infrarotrand, →padder Mangel → Selbsteinschlagstrecker-Gerät →lower zentrierend füttern die Schraube über, die → oberen überfütternden →E+L Rand verbraucht, der Rand → E+L vier Fingerrand uncurler Gerät ermittelt →pinning auf → Kammer für Hitzeeinstellung → Luftkühlung →, das weg von → Wasser coolingφ570*2 → Kompensator, E+L-Stoff guider device→batching feststeckt (Schwingensaatbestellung zum J-Kasten) /Plaiting







Eintrittsstoffabschnitt:

1. MH591-180 MH591-180 padder Mangel

2. Selbsteinschlagstreckergerät

3. Hauptgewebe: Gewebe

4. 180 cm-Nennbreite: 180 cm

5. 70-160 leistungsfähige Breite cm: 70-160 cm

6. 10-100 mechanischer Drehzahlbereich M /min: 10-100 M /min

Quelle 7.Heating: Erdgas

8. Beförderung von Ketten: Stiftplattenkette

9. Luftdruck: über 0.5mpa

Oberleder 10.Infeed füttern Strecke über: -10% bis 30%

11.Infeed niedriger Strecke überfüttern: - 10% bis 30%

12. PLC: Siemens, deutsch

13. Frequenzumsetzer: Hauptantrieb ist Siemens, FanFrequenzumsetzer: Danfoss „HOLIP“ von Dänemark







L E&L-Gewebestoff guider System

Einschließlich Rotationsspannrolle und Erweiterung des Anpassungsgriffs, ist der lange Arm 1400mm in der Länge.

• Ein taub innerhalb des langen Armes.
• Antrieb zwei Rolle (Trennzeichen, das Rolle trennt) erweitern

L a-Breite des Sensor-Brettes

L ein Paar Mittelführerrollen, die Oberfläche besteht aus vielen Platten, die bewegt seitliches sind.

L Helfer und Antriebskomponenten

Für trockenen oder nass Stoff



Stoffführergerät

• Drehspannungskompensator schwimmend, steuern Sie die Geschwindigkeit von padder Mangel.
• Padder-Mangel: MH591-180



Zweirolle padder Mangel

1. schiefe Rollenart
2. Eine Beschichtung und ein Schutz der Gestellstrahlen
3. Leitblechrolle gemacht vom Edelstahl

4. Druck des Zylinders zwei mit großem Durchmeser einheitliche und leistungsfähige Kompression sicherstellen
5. Quetschwalzen:
6. beschichtete aktive Presswalze Hartgummi, Härte von °shore 85
7. beschichtete passive Presswalze Hartgummi, Härte von °shore 80

8. Aktive Hartgummirolle, Motorantrieb 11kw



padder entstellen chemischen Behälter

1. Pneumatisches Anheben und Senkung
2. Aussteuerung mit Pegelreglergerät
3. Breite der Rolle: 1800mm

4. Durchmesser der Rolle: 350mm

5. Zusammendrückende Gesamtenergie bis 7 Tonnen.
6. Dumpinggerät für schnelle Entwässerung des Behälters



Einschlagstrecker

Stenter-Einstellungsmaschine kombiniert mit horizontaler Rückholkette



einziehender Stoff und Gerät überfüttern



Fütterungsplattform des Stoffes und Plattform betreiben


obere Zugkraftrolle, untere Zugkraftrolle

2.2kw fahren zwei Zugkraftrollen
Gebrauchsgetriebe justieren Rollengetriebe der Zugkraft zwei der Spannung zwischen dem Gewebe
Maximale Entwurfsrate von füttert +40% über
Verglichen mit der Förderkettegeschwindigkeit
Zwei Expanderrollen, Antrieb 1.5kw
Tätowierungen der Edelstahlspirale
Zwei des Einschlagfadens justierbare Rollen elektrisch, 4 × 0.18kw Antrieb

Eine Führerrolle installiert unter die obere Zugkraftrolle



Meter-Brücke - gelegen im Bereich des Fütterungsabschnitts des Stoffes.



Das Fütterungsgerät des Gewebes

Die zwei Stiftbürste füttern Gerät, Stoffrand-Spanngerät über

Linke und rechte unabhängige Regelung
2 × 0.37kw Antrieb
E + L Rand uncurler Gerät



Gewebeförderer rüstete High-Teche Ketten aus

Stoff kommen Bahn ist 4500mm in der Länge

Angeschlossen durch eine schweißende Breitenmodulation des Drahtes,

Stoßstoff-Randbürste wird in den Stoff eingeben Bereich eingestellt,

Pneumatischer Kettenspanner,

Ketten und Bahnen in der Kammer

Kettenkoaxial-Antrieb

Horizontale Rückholkettenmatchstiftplatte, dauerhafte Kettenschmierung,

Des Stoffes Plattform heraus

Rolle des Führers Pin-weg





Elektrische KettenbreitenVerstelleinrichtung

Eine Schraube innerhalb des Verlängerungsbereichs, Antrieb 0.55kw

Vier Schrauben sind in einer Mansarde

Eine Schraube ist im Bereich des Stoffes heraus, Antrieb 0.55kw

Kommen Sie herein und nehmen Sie aus dem Stoff heraus sind angezeigte Breite heraus

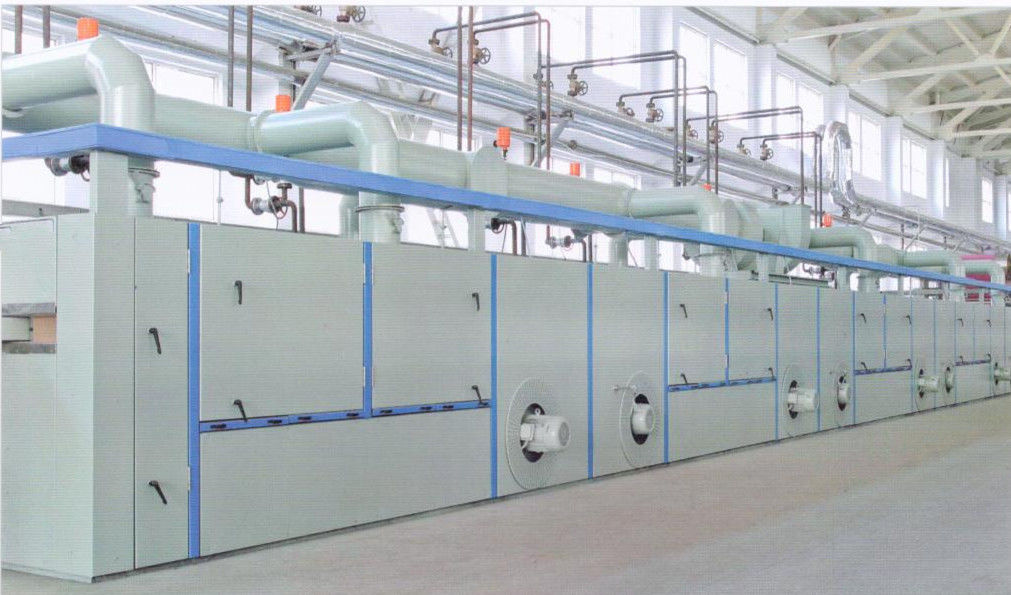

Hitzekammer

Kammerrahmen wird vom Eisen des Winkels 6# gemacht und Stahl des Kanals 8# schweißte zusammen.

8 Mansarden, pro Kammer ist 3000mm lang

Wärmeisolierende Tür wird von 1.2mm kaltgewalztem Stahl, 100mm, das stark ist, gefüllt mit den Isoliermaterial- und Silikonkautschukstreifen gemacht, die für das Versiegeln benutzt werden.

Mit leistungsfähigen Wärmedämmungseigenschaften

Multifilter, Spitzenfilter können aus der Gerätoperation heraus gesäubert werden, öffnen nicht die Tür und unten
Untere Kammerfilter die Belüftung schützen


Weich-artiger Sprayausgang CAD-Stromes KLD


Lage-auf Luftströmungsentwurf



Mansarde vor und nach dem Isolierungsraum

Kommen Sie herein und nehmen Sie von den Geweben haben Windsperre heraus



Die Unterhitzeisolierung

Spezielle Isolierungsplatten, mit 100mm starker Mineralfaser


Platz in der Mansardenunterseite



Heizluftluftsystem „doppeltes Rohr“
Trennen des oberen und untereren Rohres und manuellen des Steuerluftflusses.
Acht Mansarden, jede Kammer hat 2 verteilende Fans.
Direktanschluss FMs zum Motor und zum Fan, Energie ist 7.5kw/1740rpm, Höchstgeschwindigkeit ist 1740rpm.
8 Sätze des Frequenzmodulationsgerätes, jede Energie 15kw.



Schutzsystem

Ausfall Unterbrechung automatisch Luftströmungsschläge zum Gewebe

Wenn Sie einschalten, Gedächtnissystem des automatischen Zurücksetzens



Hitzesystem

8 Hitzebrenner (Italien „RIELLO ")

Gerät mit 8 Temperaturüberwachungen

Heizluftlufttemperatur 230 °





Auspuffgeräte

2 Sätze des Abluftventilators, Frequenzmodulationsmotorantrieb.

Jede Leistungsstärke ist 3kw.



Kühlfläche CAD-Strom - Spray-Luftausgang

1000mm lang, Antriebsmotor direkt angeschlossen

Energie ist 5.5kw. Drehen Sie Geschwindigkeit ist 1500rpm



Elektrogerätkonfiguration

Aller Gewebeförderer-Antrieb nimmt Frequenzsteuermotor an

Wenn der normale Halt und die Notaus,

Steuerverlangsamung zu einem kompletten Halt

Steuergerät und Überwachung der Ausrüstung ist- im Stoff eingeben Bereich und Bereich des Stoffes heraus.

Elektrischer Kasten
Drahtvoranordnung, Entwurf passend zur Höchsttemperatur von 40° und relative Luftfeuchtigkeit 90%
FördererAntriebsmotor-Kabelgewebe
Andere kleine elektrische Kabel
Verteilendes Fankabel


Steuerseile, vereinbarten bereites zum Gebrauch.





Des Stoffes Abschnitt heraus



des Stoffes Plattform- und Zugkraftrollen heraus

Antrieb 3kw

2 Wasserkühlungsrolle, jeder Durchmesser ist 570MM

J – Kastenstoff heraus



Das Gewebegegenmeter



Stofflieferungsgerät (aufstapelndes und flechtendes kombiniertes Gerät)

Zugkraftrollen und -gnade mit zusammen Gewebe-angeschlossen und Arbeit, um Isolierung zu fahren

Gewebespannung kann justiert werden

Zopfstrecke ist 1000mm

Durchmesser der Stapelverarbeitungseinheit ist 1500mm



Statische Beseitigung der Hochleistung

Eine Ionenstange ist- in Stapelverarbeitungseinheit.



Ein stellt von den Werkzeugen ein



Eine Reihe von Verschleißteilen





Farbe



Instrumentenbrett und die Kammerkabinettkomponenten für die Brillantblaufarbe, blau (RAL5007)
Rostschutzbehandlung, wie Farbe oder galvanisierte Beschichtung auf der Silber-grauen Farbe, graues Kabinett.
